非标检测光源的作用就为了使图像中的目的信息与背景信息得到最佳别离,能够大大降低图像处置算法分割、辨认的难度,同时进步系统的定位精度,使系统的牢靠性和综合性能得到进步。运用检测光源就是为了使机器视觉系统剖析的图像最明晰,而为了得到明晰的图像需求运用到不同的检测光源和不一样的照明方式。
1、单向照明
由一个或多个点光源组成的单向照明系统可以使用透镜或反射器来停止聚焦或发散光。其优点是亮度大、灵敏度高、易于符合包装要求,并且可以通过多个光源或合适的成像系统获得平均值,这些系统可以应用于各种场合。缺陷是阴影和反射,通常用于检查平面和纹理表面。
为了获得直光的效果,光源从上到下反射,底部和背景基本上都是暗的。只要边缘明亮,这就是我们需要的特征——直线。
2、掠光照明

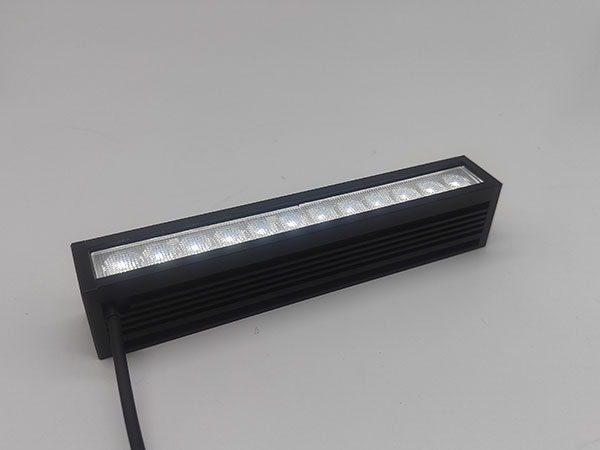

光线基本上平行于物体表面,即低角度反射。优点:显示外观结构,增强物体轮廓。缺陷:热点和极端阴影。可用光源:低角度环形光、线性光、条形光,常用于物体边缘轮廓、外观缺陷等。
3、漫反射照明
在直接光源外增加一层漫射板,使非标准检测光源发出的光均匀漫射。优点:反射小,照度平均。缺陷:缺乏方向性。非标准检测光源类型:环形光、条形光、平面无影灯等。用途:面积大、反射性强、工作间隔长、平均要求相对较高的物体。
如果没有漫射板,您可以在图像的高亮部分看到眩光效果,以及高反射金属表面上LED颗粒的反射点。有一个漫射板光源,明亮部分没有眩光,LED颗粒感明显消失。
4、环状照明
与透镜同轴的环形灯的工作间隔通常根据灯的不同颗粒角度而不同。优点:可直接安装在镜头上,间隔适当时照度一般。缺陷:工作间隔一般较短,可能形成圆形反射。可用的非标准检测光源:环形光、四边可条纹光、环形无阴影光、四边无阴影光等。用途:纹理外观、字符、轮廓等非常常见。
5、同轴光照明
与光轴同轴的光源。镜头通过分光镜看到物体。优点:平均,无阴影,反射小,方向性强。缺陷:体积大,难以制造大面积光源,效率低,工作间隔短,镜面成像和实际物体重叠。用途:检查平面反射物体的外观,如光盘、玻璃等。
6、背光照明
负反射用于形成不透明对象的阴影或查看透明对象的内部。优点:边缘特别突出。缺陷:无法查看外观详细信息。非标准检测光源类型:表面光、侧光、同轴光、同轴定向光等。用途:边缘检测、尺寸检测等。此模式是与其他模式不同的唯一照明模式。这是一种照明模式,光源高光作为背景,黑暗作为目标。
7、构造光照明
光被投射到具有特定结构的照明对象上。优点:可以获得更平均的照明模式。缺陷:无论是单个光源还是多个光源,它们的体积都很大。可用的非标准检测光源:圆顶灯、四边可调灯、四边无影灯、组合光源。用途:需要平均照明的大面积物体,以及需要同时检查的多个特征的物体。
