产品介绍
车削对工件的结构、材料、生产批量等有较强的适应性,应用广泛。除可车削各种钢材、铸铁、有色金属外,还可以车削玻璃钢、夹布胶木、尼龙等非金属。对于一些不适合磨削的有色金属可以采用金刚石车刀进行精细车削,能获得很高的加工精度和很小的表面粗糙度值。

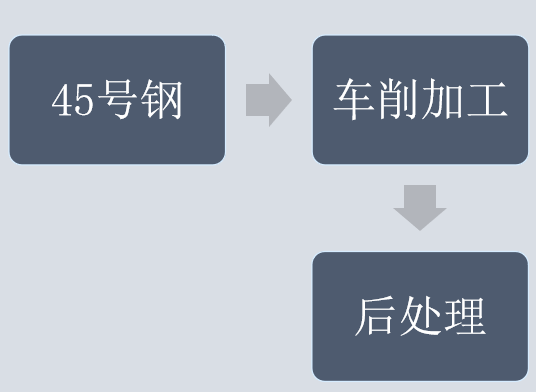

工艺流程
检测需求说明
该内容请联系客服
样品缺陷说明
产品颜色 | 银色 |
产品检测规格 | ∅6mm ∅12mm |
缺陷类型 | 划痕,凹坑 |
缺陷分布区域 | 圆柱面 |
肉眼可视化程度 | 可见 |
图像效果图

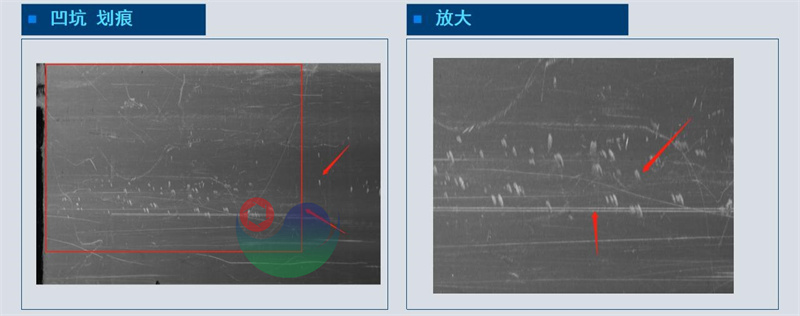

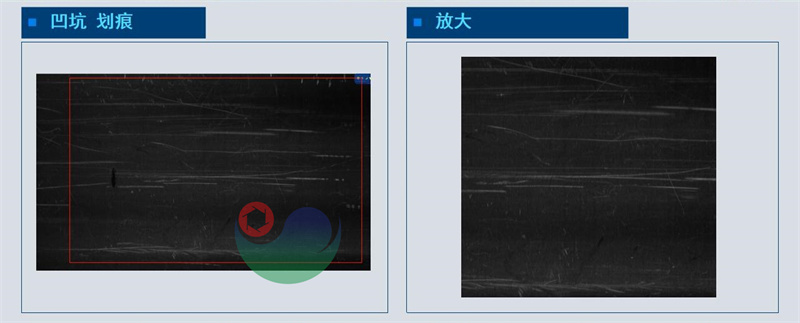

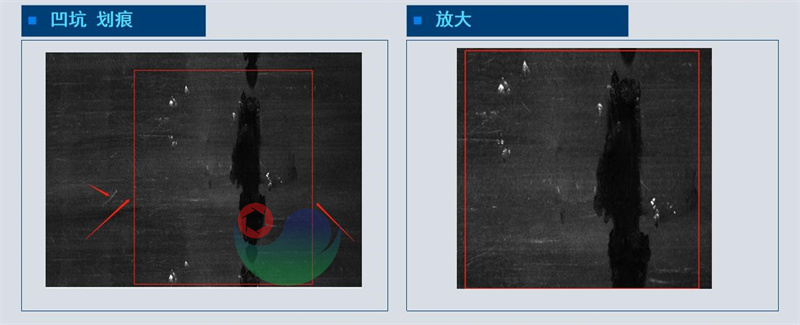

样品直径小,使用简易线光配合线扫,一次拍全所有面,光源倾斜一定角度,把表面打暗缺陷打亮形成暗视场,缺陷凹坑 划痕为亮色,与背景形成反差,对比明显。

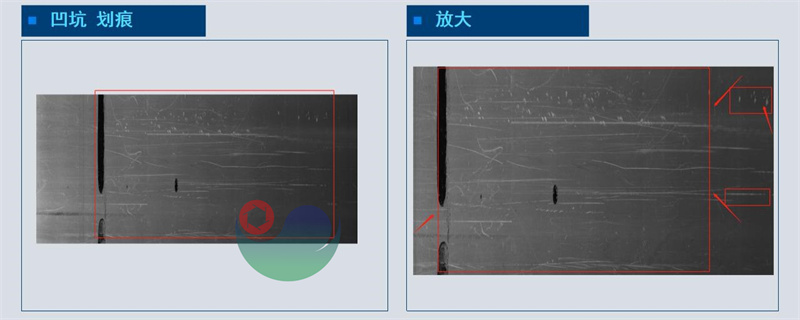

样品直径∅7mm,兼容大产品的拍摄条件,整体效果图亮度相对低一些,效果对比明显,如无需兼容,可达到一致效果。
工位示意图
该内容请联系客服
工位配置表
该内容请联系客服
风险与问题
从目前现有的条件缺陷样品判断,成像效果可检
视觉配置单主要参考实验室配置方案,现有方案可根据实际生产产品做调整以达到最优效果。
